MiniSeq 시퀀싱 시스템 사양

작은 설치 공간의 견고한 시퀀싱

높은 quality score로 신속한 처리, 확장 가능한 처리량 및 비용 효과적인 벤치탑 시퀀싱

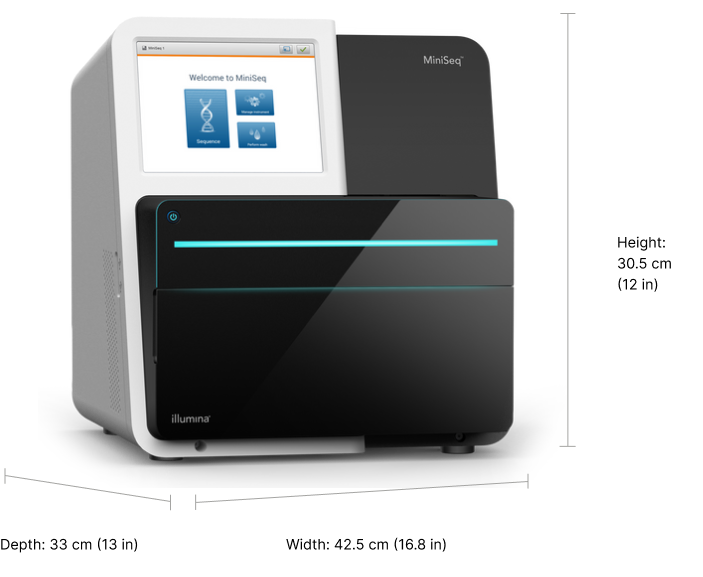

MiniSeq 렌더링

리드 길이에 따른 플로우 셀 출력a

MiniSeq 시퀀싱 시스템

리드 길이(read length) MiniSeq System Mid Output Kit MiniSeq System Rapid Kit MiniSeq System High Output Kit
1 × 75 bp 해당 없음 해당 없음 1.65~1.875 Gb
2 × 75 bp 해당 없음 해당 없음 3.3~3.75 Gb
1 × 100 bp 해당 없음 2 Gb 해당 없음
2 × 150 bp 2.1~2.4 Gb 해당 없음 6.6~7.5 Gb

a. 지원되는 클러스터 밀도(129 -165 k/mm2 클러스터 필터 통과)에서 Illumina PhiX Control 라이브러리를 기반으로 사양을 설치합니다. 실제 성능 파라미터는 샘플의 종류, 샘플 품질, 필터를 통과하는 클러스터에 따라 다양할 수 있음. 모든 MiniSeq System 키트는 페어드 엔드와 호환됩니다.

플로우 셀당 필터를 통과하는 리드

MiniSeq 시퀀싱 시스템

리드 길이(read length) MiniSeq System Mid Output Kit MiniSeq System Rapid Kit MiniSeq System High Output Kit
단일 엔드 리드(single-end reads) 7~8M 개 20M 개 22~25M 개
페어드 엔드 리드 14~16M 개 해당 없음 44~50M 개

품질 점수a

MiniSeq 시퀀싱 시스템

리드 길이(read length) MiniSeq System Mid Output Kit MiniSeq System Rapid Kit MiniSeq System High Output Kit
1 × 75 bp 해당 없음 해당 없음 Q30보다 높은 베이스> 85%
2 × 75 bp 해당 없음 해당 없음 Q30보다 높은 베이스> 85%
1 × 100 bp 해당 없음 Q30 이상의 염기 > 85% 해당 없음
2 × 150 bp Q30 이상의 염기 > 80% 해당 없음 Q30 이상의 염기 > 80%

a. quality score는 베이스 콜링에서 오류가 발생할 확률을 예측한 것입니다. 실행 전체에 걸쳐서 > Q30인 염기의 백분율의 평균값을 계산함.

런 타임a

MiniSeq 시퀀싱 시스템

리드 길이(read length) MiniSeq System Mid Output Kit MiniSeq System Rapid Kit MiniSeq System High Output Kit
1 × 75 bp 해당 없음 해당 없음 7시간
2 × 75 bp 해당 없음 해당 없음 13시간
1 × 100 bp 해당 없음 < 5시간 해당 없음
2 × 150 bp 최대 17시간 해당 없음 최대 24시간

a. MiniSeq System에서 클러스터 생성, 시퀀싱 및 베이스 콜링과 quality score를 포함합니다. 런 타임은 Illumina의 PhiX Control 라이브러리를 사용해 지원되는 클러스터 밀도로 얻은 수치를 근거로 함. 성능은 라이브러리 유형 및 품질, 단편(insert) 크기, 사용 농도, 및 기타 실험 요인에 따라 상이할 수 있습니다.

기기 사양

MiniSeq system specifications

MiniSeq 기기 사양

  • 발광 다이오드(LED)
    파장
    녹색 510-525 nm
    적색 645-655 nm
  • 규격
    넓이 x 깊이 x 높이
    45.6 cm × 48 cm × 51.8 cm
    (18.0 in × 18.9 in × 20.4 in)
  • 무게
    45 kg (99 lb)
  • 포장된 중량
    56.5 kg (125 lb)
상세 사양 설명서(PDF) 보기

주요 기술

합성에 의한 시퀀싱 케미스트리

MiniSeq System은 입증된 Illumina sequencing by synthesis (SBS) chemistry를 활용하여 광범위한 애플리케이션을 위한 매우 정확한 데이터와 견고한 성능을 제공합니다. SBS 케미스트리는 가역적 종결자(reversible terminator)로 형광 표지된 뉴클레오티드를 이용해, 단일 염기가 성장하는 DNA 가닥에 결합되어 수십억 개의 시퀀스를 병렬로 읽습니다.

2채널 sequencing by synthesis(SBS)

MiniSeq System은 동일한 높은 데이터 정확도로 기존 Illumina 4채널 SBS 기술보다 빠른 데이터 생성을 위해 2채널 sequencing by synthesis(SBS)를 활용합니다.
